浦东新区惠南新市镇25号单元（宣桥）05-02地块项目——海玥瑄邸

项目概况

项目名称：浦东新区惠南新市镇25号单元（宣桥）05-02地块项目——海玥瑄邸

建筑面积：31.4万平方米

项目地点：上海市浦东新区宣桥镇

项目详情:

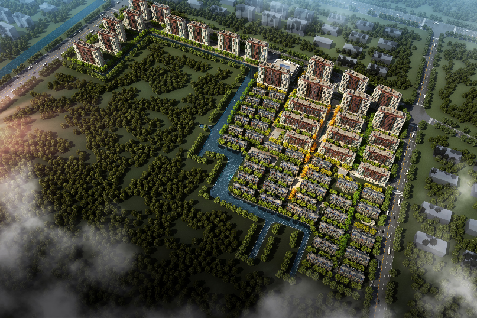

项目位于浦东新区宣桥镇，总建筑面积为31.4万平方米，包含16栋高层、9栋多层、31栋别墅以及1栋综合楼等57栋单体。

作为沪上首个预制夹心保温外挂墙板钢结构住宅项目，在设计过程中，4#楼预制夹心保温外挂墙板造型复杂且受力方式与传统墙板不同。项目结构设计团队通过在Revit平台中进行构件建模并导入通用有限元软件中进行分析，实现了较高的效率和准确性。同时，在构件深化阶段，运用BIM技术，实现了PC构件正向设计出图及进行安装指导。

通过设计、深化，解决了传统结构体系与装配式建筑围护体系的连接方式，包括叠合楼板与钢框架的连接、预制外挂墙板与钢框架的连接、预制楼梯与钢框架的连接、预制阳台与钢框架的连接等。实现了建筑结构的一体化设计以及关键节点的标准化设计。
